Informace

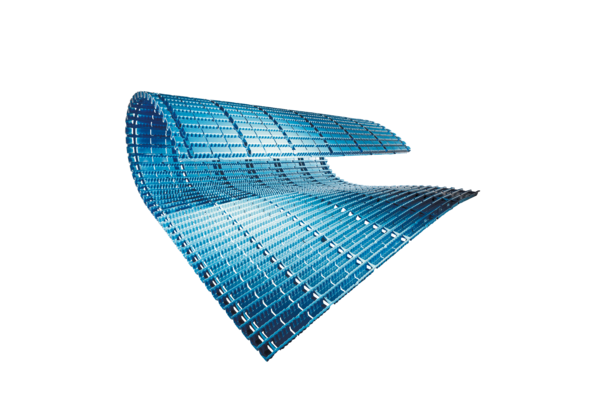

AquaDrain® HB lze použít k bezpečnému a trvalému odvodnění dlážděných či betonových silničních povrchů. V kombinaci s drenážní maltou je vytvořena plošná drenáž s vysokou kapacitou pro odvod vody, která je pojízdná. AquaDrain® HB-B spolehlivě odvádí přebytečnou vodu z betonových nebo cementových potěrů povrchů s povrchovou úpravou umožňujících pojezd a účinným odvětráním konstrukce zabraňuje vzniku tlaku vodních par.
Přednosti
- Vyšší zatížení až N3 podle kategorií použití ZTV Wegebau a podle RStO 12, třída zatížení Bk0,3.
- Zabraňuje poškození mrazem a výkvětům na pojízdných plochách díky vysoké schopnosti odvádět vodu.
- Chrání před vznikem tlaku vodních par díky účinnému odvětrání konstrukce.
- Až 30krát lepší odvodňovací výkon než samotný štěrk a drť.
- Navrženo pro použití drenážní malty nebo betonu k vytvoření silně zatížitelného povrchu.
- 6 let záruka pro proškolenou firmu.

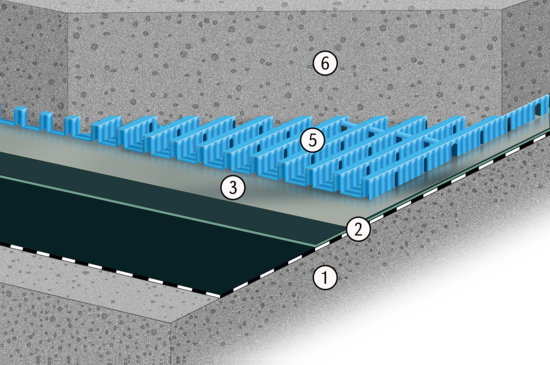

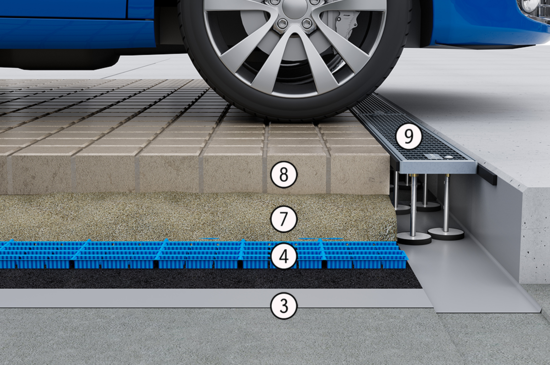

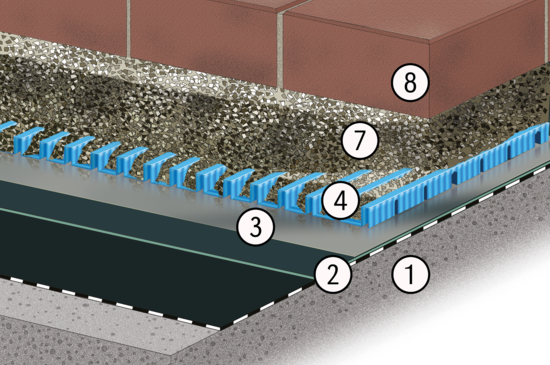

Kompletní systém
| 1 |
Železobetonová deska |
| 2 |
Hydroizolace dle DIN 18532 |
| 3 |
Separační vrstva dle DIN 18532 |
| 4 |
AquaDrain® HB |
| 5 |
AquaDrain® HB-B |
| 6 |
Beton / Cementový potěr |
| 7 |
MorTec® DRAIN-ZE
Drenážní malta
Drenážní malta |
| 8 |
Dlažba / Užitková vrstva |
| 9 | AquaDrain® DR-HB Drenážní rošt pojízdný |
Krátké technické informace
| Oblast použití | Pojízdné plochy dvorů, cest a ulic, parkovací plochy pro vozidla, tržiště. |
| Typy dlažby |
• Dlažby doporučené výrobcem pro příslušnou oblast použití a příslušný typ pokládky. • Monolitické betonové povrchy s povrchovou úpravou |
| Podklady | Spřažené podklady, betonové povrchy s hydroizolací nebo bez ní, bez přímé pokládky na štěrk. |
| Nosnost |
Lepená pokládka dlažby, AquaDrain® HB • Do 2,5 t hmotnosti vozidla s drenážními maltami ze stavebních směsí, v soukromém sektoru • Do běžného zatížení 3,5 t nebo příležitostně 20 t hmotnosti vozidla s testovanými drenážními maltami, pro přístupové cesty / povrchy mimo veřejný silniční provoz - podle ZTV Wegebau kategorie použití N3 • Dle Směrnice pro standardizaci vrchní konstrukce dopravních ploch RStO 12, Bk0.3: Pravidelné použití na površích určených pro veřejný silniční provoz, s testovanými drenážními maltami, pro parkovací plochy v podzemních garážích, na tržištích apod. Monolitický beton, nosná a pojízdná vrstva, AquaDrain® HB-B • Do 30 t hmotnosti vozidla |
| Odvodňovací výkon |
AquaDrain® HB 8 mm: 0,272 l/(m*s) AquaDrain® HB 16 mm: 0,473 l/(m*s) |
