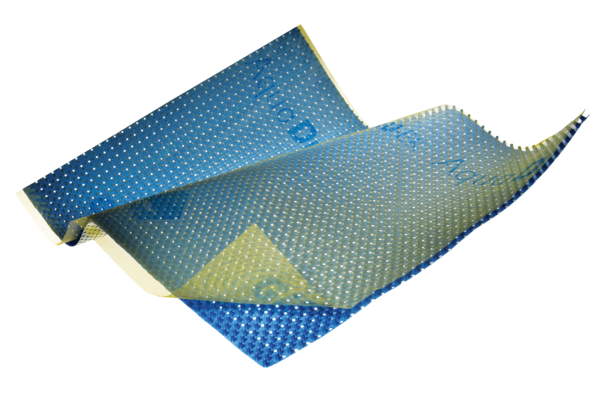

AquaDrain® HU-EK

Le système de drainage passif capillaire du sol, très résistant pour revêtements sur mortier de drainage

Informations

AquaDrain® HU-EK est un drainage de surface à la fois anti-remontée d’humidité et très résistant, spécialement conçu pour la pose flottante sur des supports non cohésifs. Contrairement aux nappes à excroissances conventionnelles, AquaDrain® HU-EK est perforé sur l’envers : l’eau d’infiltration peut donc s’écouler même sur des supports non plans.

Avantages

Le système de drainage passif capillaire du sol, très résistant.
Avec 16 mm de hauteur, utilisation possible pour la pose collée sur des supports non cohésifs et cohésifs.
La nappe à excroissances perforée garantit un drainage tridimensionnel rapide de l’eau d’infiltration.
L’eau d’infiltration peut s’écouler même sur des supports non plans.
Très résistante.
– praticable par des véhicules jusqu’à 3,5 t en zone privée
Treillis avec protection contre l’entartrage garantissant un drainage rapide.
Le drainage de surface de 16 mm d’épaisseur surélève le revêtement sur toute la surface et empêche l’humidité stagnante de retourner dans la construction et donc dans le revêtement.

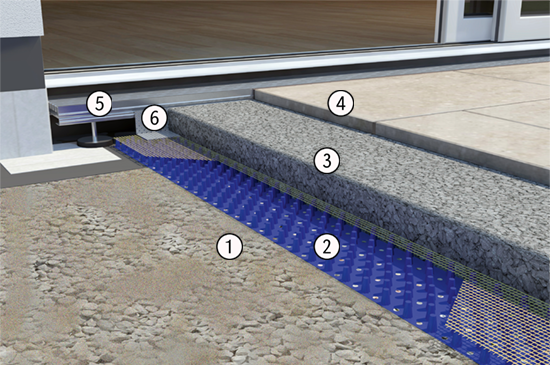

Système complet

1	Couche portante de gravier
2	AquaDrain® HU-EK Drainage de surface
3	MorTec® DRAIN-ZE Mortiers de drainage Mortier de drainage
4	TerraMaxx® PF-FM Fixiermasse als Haft-/Kontaktschicht [FR] Revêtement
5	AquaDrain® FLEX Grille de drainage
6	Cornière perforée AquaDrain®

Brèves informations techniques

Domaine d’application	Pour les surfaces praticables par des piétons et des véhicules dans des zones privées et publiques, p. ex. sur des terrasses (de toit) et balcons, ainsi que sur des surfaces carrossables pour des véhicules jusqu’à 3,5 t en zone privée.
Types de revêtements	Les revêtements indiqués sont ceux recommandés par leur fabricant pour le domaine d’utilisation (praticable, carrossable) et le type de pose en question.
Supports	• Supports non cohésifs, supports en contact avec le sol, supports d’infiltration à retardement (p. ex. surfaces nivelées en gravier, surfaces compactées) • Supports cohésifs, surfaces en béton avec ou sans étanchéité
Résistance aux sollicitations	• Résistance charge statique max. jusqu’à 350 kN/m² à 20 % d’écrasement • Sollicitation jusqu’à 50 kN/m² à 3 % d’écrasement • Praticabilité dynamique max. jusqu’à 35 kN/m² (3,5 t en zone privée)
Capacités de drainage	Pente de 100 % = 6,24 l/(ms) Pente de 10 % = 1,91 l/(ms) Pente de 1,5 % = 0,73 l/(m*s)
Isolation	Résistance à la pression sur les surfaces praticables ≥ 120 kPa
Inclinaison du support	≥ 1,0 % à 2,5 %
