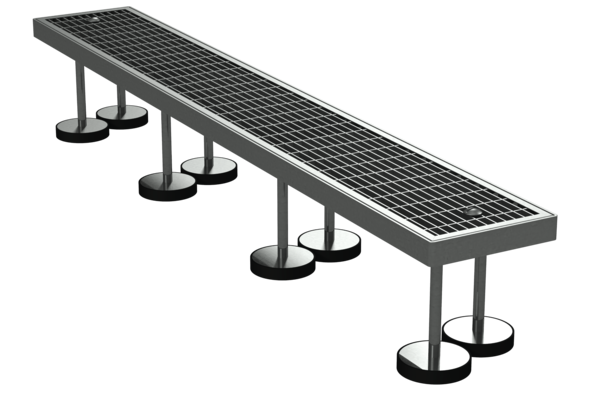

AquaDrain® DR-HB

Hochbelastbarer Drainrost für befahrbare Flächen bis 3,5 t

Informationen

Der AquaDrain® DR-HB wurde speziell für drainierte Aufbauten mit den befahrbaren Flächendrainagen AquaDrain® HB und AquaDrain® HU-EK entwickelt, um nun auch eine Linienentwässerung anzubieten, die sowohl das Oberflächenwasser als auch das über die Belagsfugen eindringende Sickerwasser aufnimmt und gezielt abführt.

Vorteile

  • Perfekt im System mit AquaDrain® HB und AquaDrain® HU-EK
  • Schutz vor Versottung durch integriertes Schmutzgitter.
  • Einfaches, präzises Ausrichten auf Belagsniveau durch stufenlos verstellbare Drehfüße
  • Maximale Entwässerungsleistung durch nach unten offenen Drainrost
  • Rostverriegelung
  • Einfache Revision durch herausnehmbare Rostauflage

Komplettsystem

Produktaufbau AquaDrain HU-EK | © Gutjahr Systemtechnik

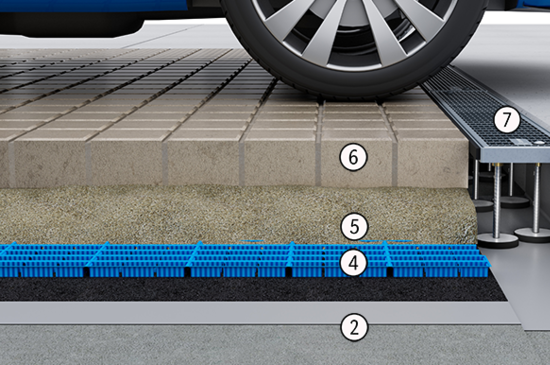

Produktaufbau AquaDrain HB | © Gutjahr Systemtechnik
1

Verdichtete Schottertragschicht
2

Trennlage nach DIN 18532
3 AquaDrain® HU-EK Flächendrainage
4 AquaDrain® HB Flächendrainage
5 MorTec® DRAIN-ZE Drainmörtel
6

Plattenbelag
7

AquaDrain® DR-HB Drainrost befahrbar

Technische Kurzinformationen

Einsatzbereich: Als befahrbare Linienentwässerung in der Garagenzufahrt oder in der Fläche
Belastbarkeit für Fahrzeuge bis 3,5 t zulässiges Gesamtgewicht; Nutzungskategorie N2 gemäß ZTV Wegebau der FLL
Rahmenmaterial: Stahl feuerverzinkt
Auflage: Gitterrost – feuerverzinkt mit Maschenweite 30/10 mm
Schmutzgitter: Das integrierte Schmutzgitter verhindert, dass der Bodenablauf verstopft und gewährleistet eine dauerhafte Entwässerung
Höhenverstellung: Inkl. 8 Drehfüßen 59-280 mm

Komponenten & Zubehör

Produktbild AquaDrain HU-EK | © Gutjahr Systemtechnik

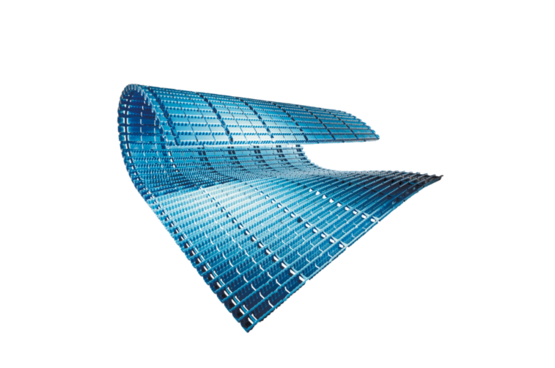

Produktbild AquaDrain HB | © Gutjahr Systemtechnik
AquaDrain® HU-EK Flächendrainage AquaDrain® HB Flächendrainage
Drainagen
AquaDrain® HU-EK Flächendrainage AquaDrain® HB Flächendrainage
Produktbild AquaDrain HU-EK | © Gutjahr Systemtechnik
Produktbild AquaDrain HB | © Gutjahr Systemtechnik
