IndorTec® FLEXDRAIN-ID-TILE

Die (fast) unsichtbare Duschrinne für barrierefreie Bäder

Informationen

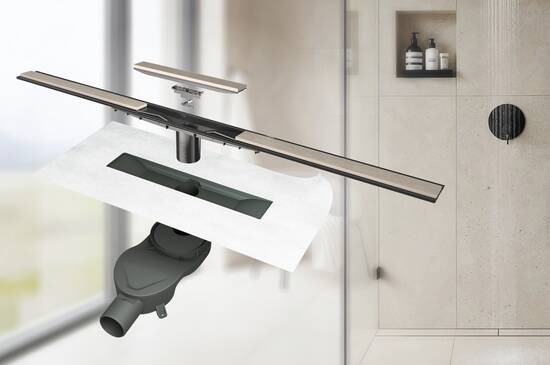

Die beflieste Duschrinne mit innenliegendem Gefälle ermöglicht eine nahezu unsichtbare, rahmenlose, verdeckte Entwässerung bodengleicher Duschen. IndorTec® FLEXDRAIN-ID TILE ist für jede Belagsstärke und -größe geeignet und erhältlich im Format 1.200 x 70 mm. Der mittlere Teil der Auflage kann zum Reinigen des Abflusses und Haarsiebs herausgehoben werden.

Vorteile

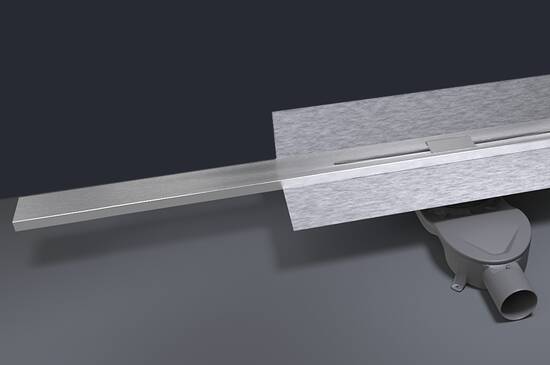

Maximale Flexibilität durch Ablängbarkeit
bis auf 400 mm – dank rahmenlosem Design.
Individuell befliesbar
Für jede Belagsstärke und -größe geeignet.
Hochwertige Edelstahlauflage
· erhältlich in Edelstahl gebürstet, anthrazit oder bronze
· mit integriertem Rinnengefälle und reinigungsfreundlichem Edelstahl-Haarsieb.
Geringe Aufbauhöhe,
individuell anpassbar durch in der Höhe kürzbaren Grundkörper:
· 60 – 100 mm (waagerechter, niedriger Ablauftopf)
· 80 – 120 mm (waagerechter, hoher Ablauftopf)
· ab 20 mm (senkrechter Ablauftopf)
Erhältlich mit drei Ablauftöpfen
mit integriertem Geruchsverschluss, DN 50 Ablauf und hohen Ablaufleistungen, auch nach DIN 1253.
Einfach, Sicher und Befliesbar – auch direkt an der Wand

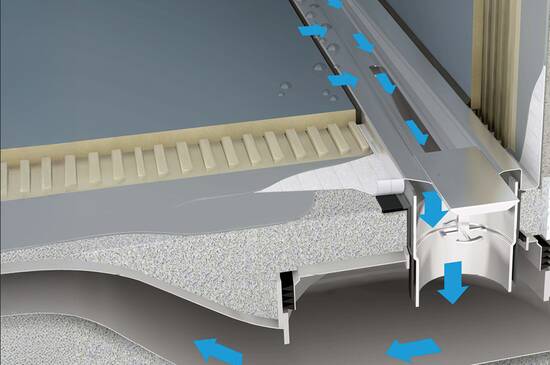

dank schmalem Grundkörper mit thermisch verschweißte Dichtmanschette und einer Estrichabziehlehre für den Einbau mittig oder an der Wand. Unsichtbare, verdeckte Entwässerung in rahmenloser Fliesenoptik, mit integriertem Gefälle.
Verfügbare Größe:
· 1.200 x 70 mm ablängbar bis auf 400 mm

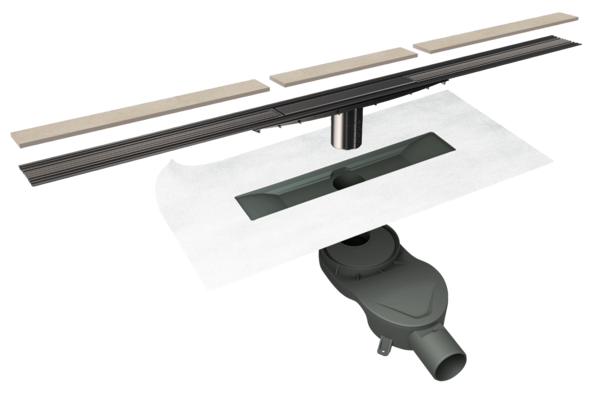

Komplettsystem

1	IndorTec® FLEXDRAIN-ID TILE

Technische Kurzinformationen

Material

Grundkörper PP, Auflage Edelstahl Werkstoff Nr.1.4301 gebürstet

Ablängbar

Ablängbare Edelstahlauflage mit integriertem Gefälle und rückseitigem Vlies zum einfachen Verkleben (bis zu 400 mm)

Edelstahl-Haarsieb

Integriert und herausnehmbar

Längen

1.200 mm

Ablauftöpfe

3 Ablauftöpfe mit normgerechtem DN50 Anschluss:

senkrecht für Aufbauhöhe ab 20mm,

waagerecht 60 –100 mm bzw. 80 –120 mm – Ablauftöpfe in alle Richtungen verstellbar

Ablaufleistung, gemäß DIN EN 1253 (bei beidseitiger Entwässerungsöffnung von mind. 5 mm)

Ablauftyp	Flacher Ablauftopf 60-100 mm	Hoher Ablauftopf 80-120 mm	Senkrechter Ablauftopf
Einbauhöhe	60 mm / 100 mm	80 mm / 120 mm	20 mm
Wasseranstauhöhe 10 mm	0,55 l/s / 0,63 l/s	0,56 l/s / 0,63 l/s	0,75 l/s
Wasseranstauhöhe 20 mm	0,60 l/s / 0,74 l/s	0,66 l/s / 0,76 l/s	1,11 l/s
Sperrwasserhöhe	30 mm	50 mm	32 mm
